Рукави високого тиску (РВД) є незамінними елементами у багатьох галузях промисловості – від будівельної та сільськогосподарської техніки до нафтогазової промисловості та металургії. Ці гнучкі трубопроводи забезпечують передачу гідравлічної енергії між компонентами систем, працюючи за високого тиску та у складних умовах експлуатації.

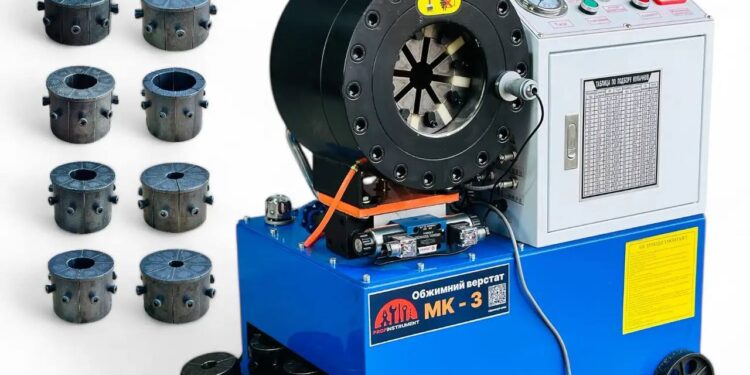

Для якісного виготовлення та ремонту рукавів високого тиску використовується спеціалізоване обладнання – прес РВД. Це обладнання забезпечує надійне з’єднання шланга з фітингами шляхом обтиску, гарантуючи герметичність та міцність з’єднання під час роботи під тиском. Правильно виконаний обтиск є запорукою безпечної експлуатації гідравлічних систем та запобігання аварійним ситуаціям.
Призначення пресів РВД
Основне призначення пресів для РВД – створення надійного з’єднання між гідравлічним шлангом та фітингами шляхом точного обтиску (опресування). У процесі обтиску фітинг міцно з’єднується зі шлангом, забезпечуючи герметичні з’єднання, здатне витримати високий тиск.
Преси РВД використовуються для:
- Виробництва нових рукавів високого тиску різних діаметрів та призначення.
- Ремонт пошкоджених РВД шляхом заміни фітингів або шлангу.
- Модифікації існуючих гідравлічних ліній відповідно до нових вимог.
- Створення спеціалізованих РВД із нестандартними параметрами.
- Швидкого відновлення працездатності техніки у польових умовах.
Сучасні преси РВД дозволяють працювати з широким спектром типорозмірів рукавів (від 1/4″ до 2″ і більше) та різними типами фітингів: прямими, кутовими, трійниками та спеціальними з’єднаннями.
Якісно опресований РВД повинен:
- Витримувати робочий тиск із необхідним запасом міцності.
- Зберігати герметичність протягом усього терміну експлуатації.
- Забезпечувати надійне з’єднання за вібрації та змінних навантаженнях.
- Мати гладку поверхню обтиску без задир і тріщин.
Види пресів РВД
Залежно від принципу дії, рівня автоматизації та продуктивності, преси РВД діляться на декілька основних типів.
Ручні преси
Ручні (механічні) преси є найпростішим і найбільш доступним варіантом обладнання для роботи з РВД:
- Переваги: доступна ціна, мобільність, незалежність від джерел енергії.
- Обмеження: обмежена потужність, тривалий час опресування, фізичні зусилля оператора.
- Застосування: невеликі майстерні, мобільні сервіси, аварійний ремонт у польових умовах.
Ручні преси підходять для роботи з рукавами малих діаметрів (зазвичай до 1″) та використовуються за невеликих обсягів робіт.
Гідравлічні преси
Гідравлічні преси є найпоширенішим типом устаткування виготовлення РВД.
Напівавтоматичні преси:
- Робочий тиск 150-350 бар.
- Діаметр обробки від 1/4″ до 2″.
- Можливість швидкої зміни матриць.
- Ножна педаль керування (звільняє руки оператора).
- Регулювання глибини обтиску.
Мобільні гідравлічні преси:
- Компактні розміри.
- Можливість транспортування.
- Робота від електричної, пневматичної чи гідравлічної системи.
- Оптимальні для виїзних сервісних бригад.
Гідравлічні преси забезпечують високу якість обтиску та рівномірний розподіл зусилля, що гарантує надійність з’єднання.
Автоматизовані системи
Автоматизовані преси РВД представляють найвищий рівень технології:
- Комп’ютерне керування процесом обтиску.
- Автоматичне визначення параметрів обтиску за типом шланга та фітингу.
- Висока швидкість роботи (цикл обтискання 2-5 секунд).
- Стабільна якість та повторюваність результатів.
- Можливість програмування та збереження шаблонів для різних типів РВД.
- Діагностика та контроль якості виготовлених РВД.
Такі системи є оптимальними для серійного виробництва, сервісних центрів з великим потоком замовлень та підприємств з високими вимогами до якості.
Особливості експлуатації пресів РВД
Технічне обслуговування
Для забезпечення безперебійної роботи та тривалого терміну служби преса РВД необхідно дотримуватися регулярного технічного обслуговування.
Щоденне обслуговування:
- Перевірка рівня гідравлічної рідини.
- Очищення матриць та робочої зони від забруднень.
- Візуальний контроль стану основних вузлів.
Періодичне обслуговування:
- Заміна гідравлічної рідини (кожні 500-1000 годин роботи).
- Перевірка та підтяжка з’єднань гідравлічної системи.
- Змащення рухомих частин.
- Калібрування системи контролю обтиску.
Поширені проблеми та їх вирішення
Під час експлуатації пресів РВД можуть виникати такі проблеми.
Недостатній тиск обтиску:
- Перевірити рівень гідравлічної рідини.
- Перевірити налаштування тиску.
- Перевірити знос гідравлічного насоса.
Нерівномірний обтиск:
- Перевірити стан матриць на предмет зносу чи пошкоджень.
- Забезпечити правильне центрування фітингу та шлангу.
- Перевірити паралельність матриць.
Витік гідравлічної рідини:
- Замінити ущільнення.
- Підтягнути з’єднання.
- Перевірити стан шлангів та циліндрів.
Своєчасне виявлення та усунення проблем значно продовжує термін служби обладнання та забезпечує стабільну якість виготовлених РВД.
Правильно підібраний прес РВД, який належним чином обслуговується, забезпечить тривалу і безперебійну роботу, гарантуючи високу якість виготовлених гідравлічних рукавів.
